海利普变频器 SK110-15KW报警E.16故障维修

时间：2023-06-12    作者：摩登7变频    点击：次
一、故障现象：
变频器送电后显示E.16故障，无法复位。E.16故障解释为输出短路

二、维修过程：

1、给变频器送上电源后，变频器面板显示E.16，检查变频器输出端正常，没有发现有短路现象；
2、接下来测量IGBT驱动电源+15V以及-5V均正常；

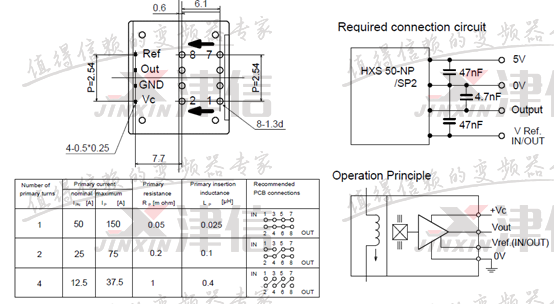

3、测量三相输出电流检测电路，查看电流传感器型号为HXS 50-NP，测量输入电源只有2.4V，而HXS 50-NP正常工作的输入电源为5V。可以确定故障点在此。接线图如下：



4、继续查看电路板布局，检查电流互感器供电电源芯片为LM217，该芯片作为5V直流稳压输出。测量LM217的输入电源Vi为12V，输出电源Vo为2.4V，检测LM217周边电阻正常，更换LM217后，输出电源Vo变为5V，故障复位后未再报警，变频器显示正常，机器修复。
